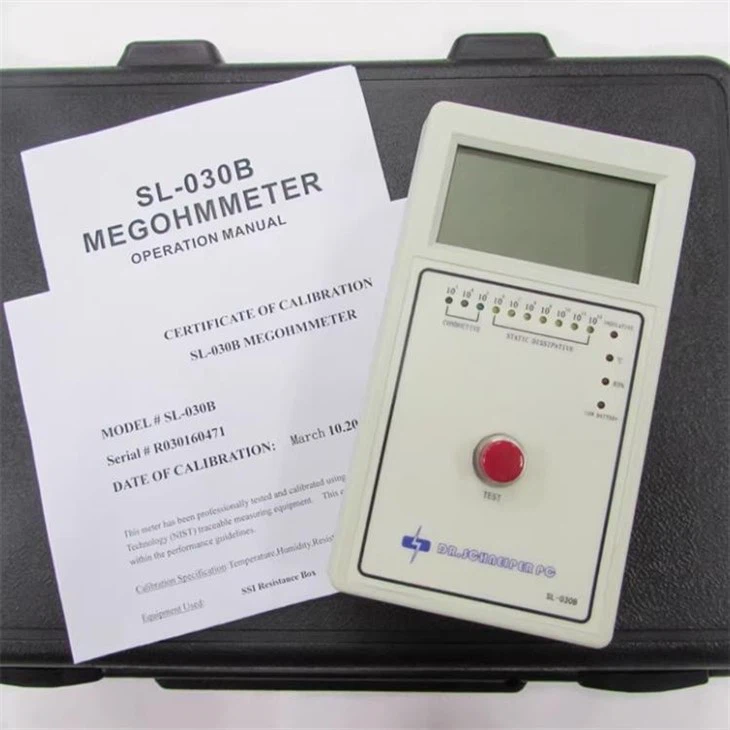

Testeur de résistance à la surface numérique SL-030B
I. Description du produit
Cet instrument est un testeur de résistance de surface portable (compteur de résistance élevé -) avec un affichage LCD (LED) 3.1 / 2 - (LED), en utilisant un microprocesseur hautement intégré. Sa plage de mesure est de 10e3Ω à 10e12Ω, et il dispose d'un capteur de température numérique et d'humidité numérique élevé -. La tension de test interne bascule automatiquement entre DC 10V et 100V. Il affiche la valeur de résistance directement au format numérique, offrant une précision élevée, une réponse rapide, une bonne stabilité et une lisibilité facile. Cet instrument convient pour tester des produits dissipatifs électrostatiques tels que des chaussures statiques anti -, des produits en plastique et en caoutchouc statiques anti -, et anti - planeurs surélevées statiques pour les salles informatiques, ainsi que pour mesurer la résistance à l'isolation des produits électroniques et électriques. Le testeur de résistance à l'isolation numérique SL-030B (compteur à haute résistance) convient à la mesure de la résistance à l'isolation des matériaux isolants, des produits électriques et divers composants. Il peut également mesurer la résistance à l'isolation des fils et des câbles en plastique (sans blindage) à différentes températures.
Ii Paramètres techniques
1. Plage de mesure de la résistance: 10 × 103Ω à 10 × 1012Ω
2. Plage de mesure de la température: -0 à 50 degrés
3. Plage de mesure de l'humidité: 0 à 100% Rh
4. Affichage: LCD à 3,1 / 2 chiffres (LED)
5. Résolution: 1/2000
6. Précision: 0,5% ~ 5%
7. Tension de test interne: 10V, 100V (commutation automatique)
8. Alimentation: batterie 9V
9. Dimensions de l'instrument: 175 mm × 98 mm × 50 mm
10. Poids du testeur: environ . 300 g
11. Poids bob lourd: 2,5 kg × 2 pcs
Iii. Structure des instruments et principe de travail
1. Structure
Il se compose d'une alimentation de test de tension cc élevée -, un amplificateur CC Impédance élevé -, des poids et un affichage.
2. Principe de fonctionnement
Selon la loi d'Ohm, la résistance Rx mesurée est égale à la tension appliquée v divisée par le courant i qui le traverse, c'est-à-dire r=v / i. Le principe de fonctionnement d'un compteur de résistance élevé - typique (principalement analogique et certains compteurs de résistance numériques high - communs) consiste à maintenir une tension fixe V et à mesurer le courant I circulant à travers la résistance de l'échantillon pour obtenir la valeur de résistance. Comme le montre l'équation, puisque le courant I est inversement proportionnel à la résistance, non directement proportionnelle, la valeur de résistance affichée n'est pas - linéaire. Lorsque la résistance est infinie, le courant est nul et le point zéro sur l'échelle est ∞, avec des marques très denses et une faible résolution. L'échelle entière n'est pas - linéaire. De plus, comme la tension V varie également légèrement lors de la mesure de différentes résistances, la précision des compteurs de résistance - ordinaires est difficile à améliorer. Le SL - 030b Digital Isolation Surface Resistance Tester mesure à la fois la tension V à travers la résistance et le courant I qui le traverse simultanément. Après la conversion A / D, le microprocesseur calcule R (résistance) en divisant V par i et affiche le résultat numériquement. Même si V et moi changent simultanément, la valeur de résistance affichée ne fluctue pas comme dans les compteurs de résistance - ordinaires en raison de changements de V ou I, entraînant une très grande précision. Théoriquement, l'erreur peut être nulle. En pratique, l'erreur peut être de quelques millièmes ou dix millièmes. La température et l'humidité sont mesurées à l'aide de capteurs numériques importés, directement affichés par le microprocesseur, avec une grande précision, une large plage de mesure et des lectures claires. La tension de test ne nécessite pas de commutation manuelle; Le microprocesseur sélectionne automatiquement la plage et la tension de test en fonction de la résistance mesurée.
L'instrument est sûr et fiable; Il ne sera pas endommagé même si les bornes de test sont courtes - circuites à 100v.
3. Disposition de la clé de la fonction de l'instrument
Test Tension 10V-100V Terminaux de test
Iv. Précautions de sécurité
1. Veuillez lire attentivement ce manuel d'utilisation avant utilisation et suivre les instructions étape par étape.
2. N'utilisez aucun accessoire non fourni par le fabricant pour éviter les dangers potentiels . 3. Cet instrument peut mesurer la résistance à l'isolation d'un objet mis à la terre. Pendant les tests, l'objet testé doit être placé sur un coussin isolé de puits - pour empêcher le courant de fuite d'affecter les résultats du test.
4. Lors du test des produits électriques, la zone d'électrode plus grande ou exposée doit être connectée à la borne de sortie de tension élevée - de l'instrument pour minimiser les interférences externes.
5. Pour les produits de câble avec une gaine métallique, cette gaine peut être utilisée comme une électrode, connectée à la borne de sortie de tension élevée -, tandis que le fil de base est connecté à la borne d'entrée. Pour les câbles sans gaine de protection, toute connexion est acceptable, mais l'objet testé doit être placé à l'intérieur d'un bouclier métallique, avec le bouclier mis à la terre.
6. Lorsque la résistance à l'isolation mesurée est supérieure à 10 × 10¹⁰Ω, l'objet testé doit être placé à l'intérieur d'une boîte blindée, avec la boîte mise à la terre, pour éviter les interférences.
7. Lorsque vous mesurez la résistance au volume et la résistance de la surface, mesurez d'abord la résistance au volume, puis la résistance de surface. Sinon, la polarisation des matériaux affectera la mesure de la résistance au volume. Si le matériau est mesuré à plusieurs reprises, une polarisation peut se produire, ce qui rend les mesures supplémentaires impossibles. Dans ce cas, arrêtez de tester, laissez le matériau reposer pendant 8 à 10 heures ou nettoyez-le avec de l'alcool anhydre, séchez-le, puis mesurez à nouveau après refroidissement.
8. Pendant les tests, ne touchez pas la borne de sortie de tension élevée - ou ses connexions pour éviter le choc électrique.
9. Évitez d'utiliser l'instrument dans les environnements suivants:
un. Évitez les conditions directes du soleil, de la pluie ou de l'humidité.
né Éloignez-vous du feu et des températures élevées pour éviter la surchauffe.
c. Lors du déplacement ou de la réparation, éteignez l'alimentation et déconnectez les fils de test.
V. utilisation et opération

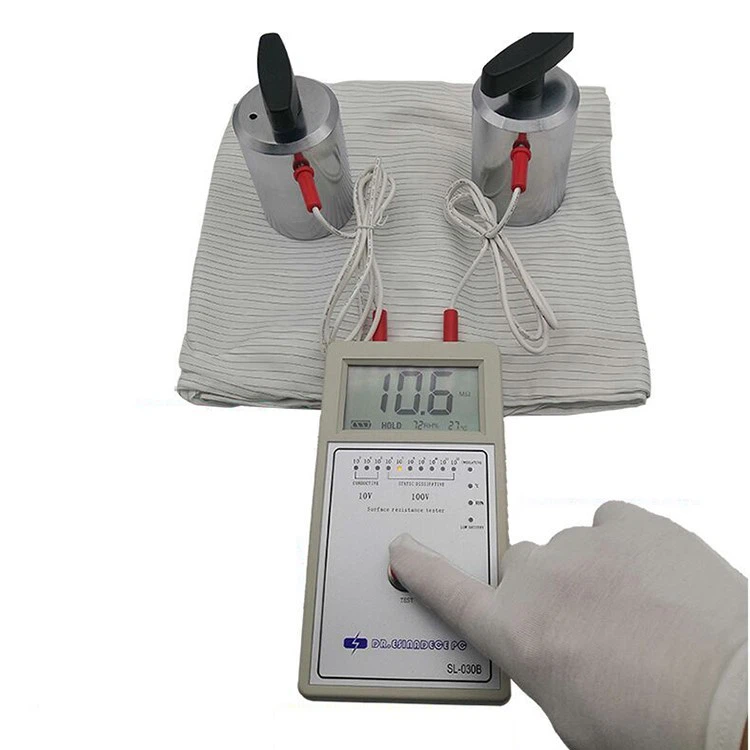

Le SL-030B a un indicateur de tension de batterie faible. L'indicateur "Bas Battery" s'allumera lorsque la tension de la batterie tombe en dessous de 6 volts. Il s'agit d'un testeur multifonctionnel avec un affichage numérique, mesurant la température ambiante, l'humidité et la résistance de surface. Mesurer la température et l'humidité ambiantes: appuyez et maintenez le bouton de test; La LED rouge à côté du "degré" clignote. L'affichage affichera la température actuelle. Continuez à maintenir le bouton de test. Après quelques secondes, l'instrument passera automatiquement à la mesure de l'humidité, et la LED rouge à côté de "degré" s'éteindra, tandis que la LED rouge à côté de "RH%" clignote. L'affichage affichera ensuite l'humidité ambiante actuelle. Après environ 15 secondes, la valeur de résistance de surface mesurée sera affichée sur l'écran LCD, et la LED indique également l'impédance mesurée.
Notre testeur de résistance de surface numérique SL-030B est parfait pour tester le tissu ESD et d'autres matériaux ESD.
