Testeur de résistance de surface

<1> Introduction du testeur de résistance superficielle:

GM3110 est un testeur de résistance de surface d'objet. En fixant deux électrodes parallèles de l'instrument à la surface de l'objet à mesurer, la valeur de résistance de la surface de l'objet peut être mesurée pour déterminer si l'objet à tester est un conducteur, un matériau antistatique ou un isolant. Dans le même temps, l'instrument peut également mesurer la résistance de l'objet à la terre. L'instrument est particulièrement adapté à divers champs antistatiques.

<2>. Spécifications du produit

Gamme de mesure de résistance	10 ³ -10 ¹⁰ Ω
Erreur de mesure de la résistance	± un ordre de grandeur
Temps de réponse de la mesure de résistance	1S
Plage de mesure de la température	0 ° C ~ 50 ° C / 32 ~ 122 F
Précision de mesure de la température	± 2 ° C / ± 3,6 ° F
Puissance	9V 6F22
Taille de la batterie	63.6x31.x125.8mm

Poids: 122 g La résistance maximale mesurée de cette machine est de 20 km. Les 10 ¹¹ et 10 ¹² affichés par cet instrument sont un concept d'estimation non précis ou non mesuré.

L'erreur de mesure de la résistance est décrite comme suit: Une résistance de surface de 10 ¹⁰ est représentée par 10 ⁹ ou 10 ¹¹ , valeur comprise dans la plage d'erreur.

GM3110 TESTER.jpg

<3> .GM3110 testeur de résistance de surface Caractéristiques fonctionnelles

1. Ce testeur de résistance de surface a les fonctions suivantes:

2. test de résistance superficielle de l'objet;

3. Trois manières d'afficher simultanément la valeur de résistance ou la propriété matérielle de la surface de l'objet.

4. mesure de la température ambiante;

5. Conversion de l'unité de température;

6. fonction de conservation des données;

Rétro-éclairage 7.LCD;

<4>. Opération par touche

1. Bouton d’alimentation: appuyez brièvement sur ce bouton pour contrôler le rétroéclairage de

Conversion de l'unité de température.

Appuyez sur ce bouton pour atteindre

2. Bouton d'alimentation: bouton de maintien des données de mesure.

3. Bouton d'alimentation: bouton de commutation.

<5> .Instructions

1. Appuyez sur le bouton d'alimentation pour allumer l'écran LCD. L'écran ACL passe à l'écran de mesure normal et affiche la valeur de la température ambiante.

2. Fixez les deux électrodes de la machine à la surface du matériau à tester. Environ 1 seconde, la résistance de surface du matériau à tester et ses propriétés conductrices sont affichées sur l'écran LCD, indiquant que le matériau à tester est un conducteur, un matériau antistatique ou un matériau isolant.

3. Mesure de la résistance à la terre: Insérez le fil de terre dans la prise de terre située à l'avant de l'instrument et reliez à la terre l'autre extrémité du fil de terre pour conserver le côté droit de l'instrument.

Extrêmement proche de la surface de l'objet à mesurer, la valeur de résistance affichée sur l'écran LCD correspond à la résistance à la terre. (À ce stade, l'électrode de mesure gauche ne doit pas toucher la surface de l'objet).

4. Maintien des données: Après avoir mesuré une donnée, appuyez sur le bouton HOLD, les données resteront sur l'écran LCD, puis appuyez sur le bouton HOLD pour quitter la fonction de maintien.

5. Commande de rétroéclairage: à l’état de mise en marche, appuyez sur la touche ° c / ° f, le rétroéclairage est activé, il est pratique de mesurer la nuit, appuyez à nouveau pour désactiver le rétroéclairage.

6. Conversion de l'unité de température: à l'état sous tension, appuyez longuement sur la touche ° c / ° f pour convertir l'unité de température.

<6> Fonctions de l’écran LCD et des boutons:

1. Affichage LCD plein écran: voir ci-dessous (Figure 1)

1. Icône d'affichage du conducteur

2. Icône d'affichage de matériau antistatique

3. Icône d'affichage d'isolation

4. Affichage de la valeur de résistance

5. Valeur de température

6. Icône de conservation des données

7. Message de la batterie

Testeur de résistance de surface GM3110

<7>. Nom de la pièce: voir ci-dessous (Figure 2)

A. écran LCD

Bouton de conversion du rétroéclairage et de l'unité de température B.LCD

C. Bouton de maintien des données

D. Bouton de commutation

F. Electrode de mesure de résistance superficielle

E. prise de terre

G. porte de la batterie

Testeur de résistance de surface GM3110.jpg

<8> Lecture .LCD

a) 10 ³ ~ 10 ⁵ Ω, conducteur; 10 ⁶ ~ 10 ¹¹ Ω, matériau antistatique;

≥ 10 Ω, matériau isolant;

b) La résistance mesurée est inférieure à 10 ³ Ω et l’écran LCD affiche 10 ³ Ω;

c) Exemple: la valeur de résistance indiquée à la figure 3 est: 10 ⁹ Ω, 1,0 GΩ, le matériau à tester est un matériau antistatique;

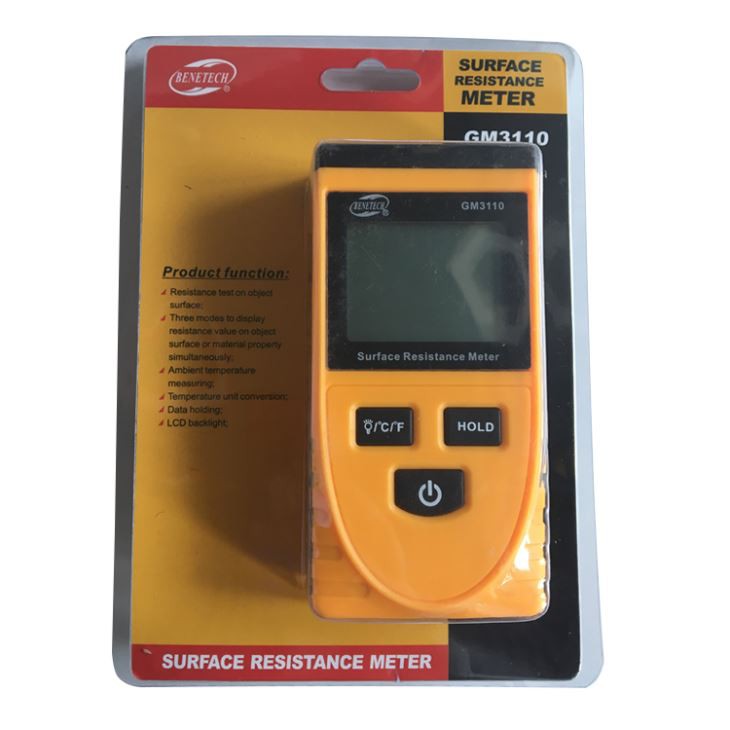

Testeur de résistivité de surface numérique de haute qualité.jpg

BEST-GM3110 testeur de résistance de surface.jpg

<9> .calibration

(Dans des circonstances normales, les utilisateurs n'ont pas besoin de cette opération.) Si la température et l'humidité ambiantes changent considérablement, l'utilisateur constate que la mesure est déviée lors de l'utilisation et peut procéder à l'étalonnage simple suivant.

1. Étalonnage du circuit ouvert: appuyez simultanément sur les touches ° c / ° f et HOLD, puis appuyez sur le bouton d'alimentation pour allumer la machine. Cette dernière passe en mode d'étalonnage. Remarque: les deux électrodes situées au bas de la machine doivent être placées dans les airs, les mains et autres objets ne devant pas être. Lorsque vous touchez l'électrode, un nombre inférieur à 60 s'affiche en bas à droite de l'écran. Appuyez à nouveau sur le bouton d'alimentation, les données du circuit ouvert sont sauvegardées et l'étalonnage du circuit ouvert est terminé.

2. Calibrage des courts-circuits: appuyez simultanément sur les touches ° c / ° f et HOLD, maintenez-les enfoncées simultanément, puis appuyez sur le bouton d'alimentation pour mettre la machine sous tension. La machine passe en mode de calibration. À ce moment, prends un métal.

La bande ou le bloc métallique est connecté aux deux niveaux électriques situés au bas de la machine, c’est-à-dire que les deux électrodes sont en court-circuit et que le nombre en bas à droite de l’écran est d’environ 700 (approximatif). Appuyez à nouveau sur le bouton d'alimentation, les données de court-circuit sont sauvegardées et l'étalonnage du court-circuit est terminé.
