Installations antistat statiques pour les produits électroniques
1. Établi de sécurité électrostatique
Un. L’établi de sécurité électrostatique est la partie de base de la zone de travail antistatique. Il se compose d’un établi, d’un tapis de table antistat statique, d’un connecteur de bracelet et d’un fil au sol.
B. Il ne devrait pas y avoir moins de deux joints de sangle de poignet sur le tapis de table antistatiques, l’un pour les opérateurs et l’autre pour les techniciens, les inspecteurs ou d’autres membres du personnel.
c. Au besoin, un éliminateur statique de vent iion doit être équipé sur l’établi de sécurité statique.
d. Il n’est pas permis d’empiler des boîtes en plastique (feuilles), du caoutchouc, du carton, du verre, etc., qui sont sujettes à l’électricité statique, sur l’établi de sécurité électrostatique. Les dessins et les matériaux doivent être placés dans un sac à documents antistatiques.

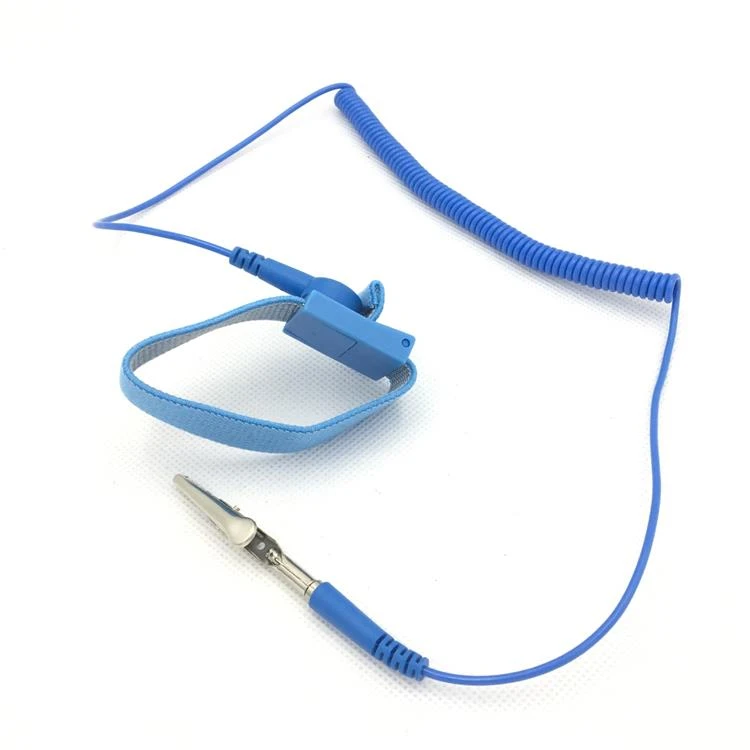

2. Bracelet antistat statique
Toute personne qui touche directement les appareils sensibles électrostatiques doit porter une sangle de poignet antistatique. La sangle du poignet doit être en bon contact avec la peau humaine. La sangle du poignet doit être non irritante ou allergique au corps humain. La valeur de résistance du système de sangle de poignet au sol devrait être de l’importance de 106 à 108 Ω. À l’intérieur.
3. Récipient antistat statique
Dans le processus de développement et de production de l’équipement électronique, tous les conteneurs SSD de stockage et de chiffre d’affaires (sacs de composants, boîtes de transfert, supports imprimés, boîtes de rangement des composants, etc.) devraient avoir des performances de protection électrostatiques. Les contenants en métal et en plastique ordinaire ne sont pas autorisés. Si nécessaire, la boîte de roulement pour le stockage des composants doit être mise à la terre.
4. Élimination statique de vent d’Ion
L’éliminateur statique de vent d’Ion devrait être employé pour éliminer la charge statique sur la surface du matériel isolant.
5. Vêtements de travail antistat statiques
Un. Les personnes qui entrent dans la zone de travail antistatiques ou entrent en contact avec le SSD doivent porter des vêtements de travail antistatiques, et les tissus antistatiques de vêtements de travail devraient répondre aux exigences de GB 12014.
B. Dans un environnement où l’humidité relative est supérieure à 50 %, les produits en coton pur sont autorisés pour les vêtements de travail antistat statiques.
6. Chaussures de travail antistat statiques
Les personnes qui entrent dans la zone de travail antistatiques ou entrent en contact avec le SSD doivent porter des chaussures de travail antistatiques, et les chaussures de travail antistatiques devraient se conformer aux règlements pertinents de GB 4385. Dans des circonstances normales, les chaussures ordinaires sont autorisées, mais les faisceaux de chaussures conductrices ou les sangles de talon doivent être utilisés en même temps.
7. Véhicule de transport antistat statique
Lors du transport de SSD ou de pièces et composants entiers contenant des SSD, les véhicules de transport aux propriétés antistatiques doivent être utilisés
Quatrièmement, la configuration de base de l’équipement antistatique pour les produits électroniques
