Méthode d’installation de boucle de mise à la terre antistatique en forme de L et de tapis de table antistatique
Notre société dispose d’un personnel technique professionnel pour guider, si la mise à la terre est correcte affectera directement l’effet antistatique de l’ensemble de l’atelier de production. Pourquoi l’atelier de la chaîne de montage devrait-il utiliser un fil de mise à la terre antistatique? Pour les stations de sécurité ESD, le concept de mise à la terre est de rendre tous les conducteurs au même potentiel, de sorte que la différence de potentiel entre les deux conducteurs est minimisée. Étant donné que la terre électrique et la terre sont toujours dans la zone de contrôle, c’est le point de connexion le plus pratique. Si le poignet antistatique et le coussinet de table ESD sont connectés au même point de mise à la terre, ils ont le même potentiel, ce qui est la méthode d’installation correcte. Le poignet antistatique est d’abord connecté au tapis de table ESD, puis passe à travers le tapis de table, puis traverse le tapis de table en diagonale, et enfin est mis à la terre. Lorsqu’il est connecté de cette manière, le tapis de table a une impédance série supplémentaire (résistance ou capacité) au sol. Parfois, l’opérateur Il peut être à un potentiel différent de celui de l’équipement de bureau mis à la terre ou de l’équipement sensible aux ESD sur le banc. Fil de mise à la terre, chaque prise a une résistance de 1M ohm; peut atteindre une résistance de 0M ohm; couche d’isolation en PVC noir et bleu; 10 pieds de fil de mise à la terre. Shenzhen Haiweidahang Technology Co., Ltd. se spécialise dans la fourniture de bracelets antistatiques, de fils de mise à la terre et d’autres consommables antistatiques. Ce modèle est l’assurance qualité du fil de mise à la terre à griffes en étoile. Bienvenue à acheter! Il est principalement composé d’une griffe d’étoile ou d’un capuchon de boucle, d’un fil et d’un clip d’alligator. Il y a un fil de mise à la terre en PVC, un fil de mise à la terre en PU, un fil de mise à la terre à double trou et un fil de mise à la terre à ventouse. Il existe de nombreuses formes: ventouse + fil de mise à la terre de la ventouse, ventouse + fil de mise à la terre à clip d’alligator, fil de mise à la terre de ventouse + borne, vis + fil de mise à la terre à clip d’alligator. Peut être personnalisé selon les besoins. Fil de mise à la terre antistatique (ventouse + clip de poisson) Il s’agit de l’assurance qualité du fil de mise à la terre à griffes en étoile. Bienvenue à acheter! Il est principalement composé d’une griffe étoilée ou d’un capuchon de boucle, d’une ligne de fronde et d’un clip en alligator. Il y a un fil de mise à la terre en PVC, un fil de mise à la terre en PU, un fil de mise à la terre à double trou et un fil de mise à la terre à ventouse. Il existe de nombreuses formes: ventouse + fil de mise à la terre de la ventouse, ventouse + fil de mise à la terre à clip d’alligator, fil de mise à la terre de ventouse + borne, vis + fil de mise à la terre à clip d’alligator.
Peut être personnalisé en fonction des besoins, la méthode d’installation spécifique est la suivante:

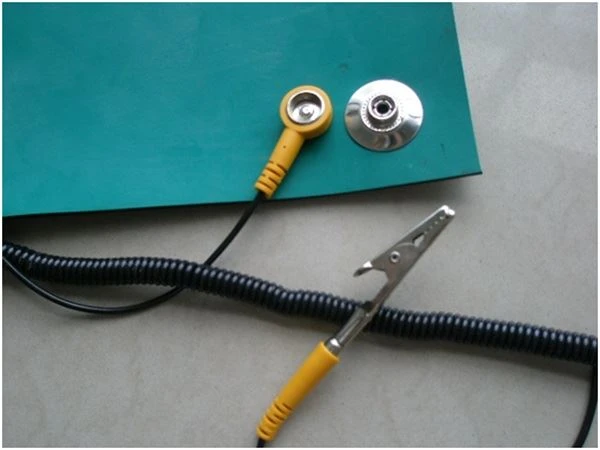

1. Posez le tapis de table antistatique sur l’établi et installez un fil de mise à la terre antistatique sur le coin de la table de travail; 2. Coupez une petite ouverture sur le tapis de table antistatique, insérez-le avec la partie griffe en étoile du fil de terre, griffe en étoile Assurez-vous de le fixer fermement avec le coussinet de table antistatique; 3. L’autre extrémité du fil de mise à la terre antistatique est un clip de poisson pour serrer le bus de mise à la terre antistatique; 4. Mesurez si le fil de mise à la terre antistatique et le coussinet de table antistatique sont connectés au sol et si le test réussit, c’est-à-dire que le dispositif de mise à la terre antistatique est essentiellement terminé
